什么是pcb自動上板機？

pcb自動上板機SMT產線上的一種前端設備，主要作用是把還未印刷的PCB板置于SMT送板機上，吸板機再把板放到錫膏印刷機的軌道上準備刷錫膏。

使用注意事項：

⑴、按照上板機產品說明書使用，正確開關機及控制閥；

⑵、遵守設備安全規范準則，切記身體不要進入設備內，不要用潮濕的手觸碰設備；

⑶、按規定使用保護器具及衣物穿著；

⑷、上板機發生異常，請及時停機；

⑸、保持上板機周邊清潔，定期保養；

⑹、上板機出現問題請聯系生產廠家，請勿自行改造或者拆機維修；

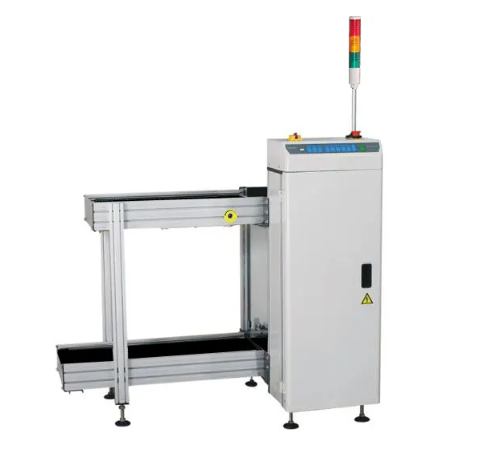

PCB自動上板機

上板機的常見故障有哪些？

①、進框馬達及小車馬達不運轉不進框；請檢查進框到位光感在OFF位置，檢查小車下限位信號在ON位置。

②、進框后不上升；請檢查小車上限位信號、小車全安光感、推桿氣缸前限磁感、讀格信號在OFF位置，推桿氣缸后限磁感、進框到位光感、小車下限位信號在ON位置。

③、上板時推桿氣缸無動作；請檢查推桿氣缸后限磁感、讀格信號、前方要板信號處于ON位置，推桿氣缸前限磁感處于OFF位置。

④、小車到達頂部后不出框；請檢查小車出框到位光感在OFF位置，小車上限位光感在ON位置。

⑤、出框時出框馬達不能停止；請檢查出框到位信號是否正常。

備注：以上故障發生時，按照檢查調整后仍不能正?；謴?fù)，則可能是機械或者是電氣方面的原因，部分情況下也可以嘗試手動操作，是否能恢復正常升降。面對上板機出現故障時，我們可以根據現場故障對癥找到解決方法，例如上板機供板時，不能正常送上軌道，供板位置比軌道略低一些造成卡板，我們將供板初始位置的光電感應器略微上移即可解決問題。

我們SMT產線使用PCB自動上板機，有助于提高產線的自動化程度，減少不必要的人工成本。關于什么上板機，及上板機常見故障、工作流程，我們就簡單介紹到這里。
