貼片機是SMT生產線必備的一種設備，功能是將SMT物料電子元器件貼附在PCB基板上。貼片機主要貼的是片狀電子元器件，而PCB板上還會有膜、網、膠、標簽等輔料，這種設備的貼裝被稱為貼裝機。下面我們來聊聊貼片機類型有哪幾種？?jī)?yōu)缺點是什么？

貼片機

貼片機按照結構設計可以分為：

⑴、拱架型。這種類型的貼片機送料器和PCB基板都是固定的，貼片頭上安裝有真空吸嘴，在送料器和PCB基板之間來回移動。貼片頭安裝于拱架型移動橫粱，所以被稱為拱架型貼片機。

拱架型貼片機的優缺點是：

設備結構簡單、貼片精度高，可貼異型元器件，單臺設備適用于中小量PCBA的生產。缺點是貼片頭移動距離長，貼片速度比較低。

⑵、轉塔型。這種類型的貼片機送料器和PCB基板可移動，貼片頭是轉塔式，并且安裝有多個真空吸嘴，工作過程中可實現轉動貼片。

轉塔型貼片機的優缺點是：設備貼裝速度快，可實現超高速電子元器件的貼片，但缺點也很明顯，那就是 貼的電子元件類型受限，且設備比較昂貴。

貼片機分類其他方式有：

①、按速度分：中速（9千片/小時以下）、高速（4萬片/小時以下）、超高速（4萬片/小時以上）。

②、按貼裝方式分：順序式貼片機、同時式貼片機、同時在線式貼片機。

③、按功能分：片式貼片機、多功能貼片機（可貼多種電子元器件和異型器件）。

貼片機警示燈狀態燈是什么意思？

紅燈亮：生產過程中出現錯誤停機；

黃燈閃：待機中出現警告；

黃燈亮：生產中出現警告；

綠燈閃：待機狀態；

綠燈亮：正在置件。

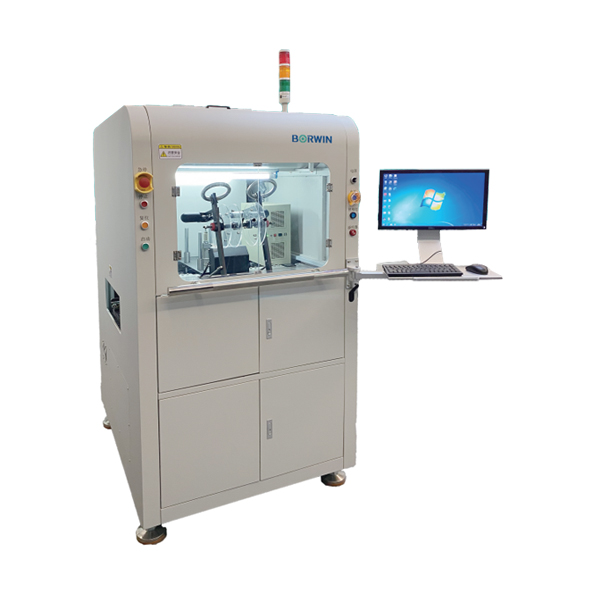

輔料貼裝機

大多數情況下貼片機類型會按照工作速度來分，因?yàn)椴还苁悄姆N具體的貼片機分類，都會與貼片機的工作速度相關，只有涉及需要貼裝的電子元器件類型，才會按照貼片機功能來劃分。
