什么是貼片機？

貼片機顧名思義是一種貼裝片形物的設備，貼片機精準的釋義是指將SMT片狀元器件貼裝在PCB板上的SMT產線設備，因此貼片機又被人們稱為貼裝機。

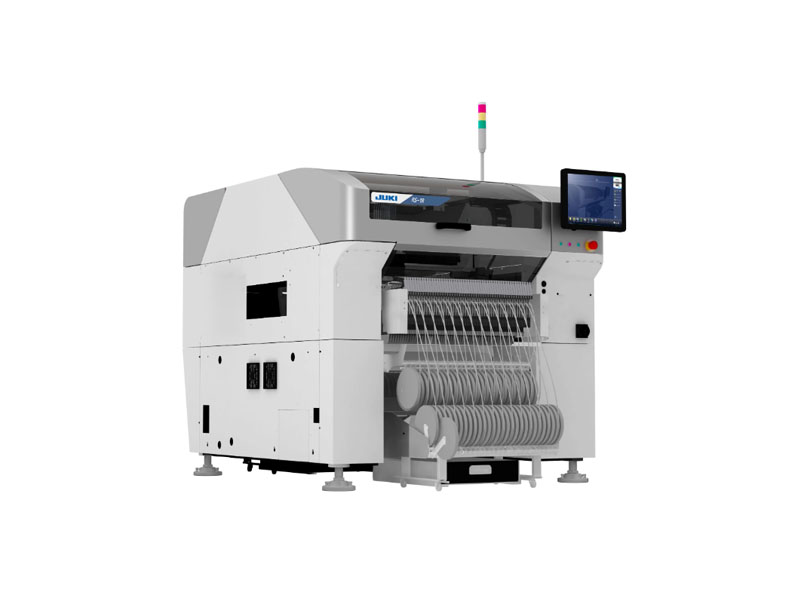

貼片機

SMT貼片機可以貼哪些電子元器件？

在SMT產線中可以貼的片狀電子元器件有很多，例如貼片電阻、電容、電感等等，這些電子在PCB板上的數量應用占所有元器件的90%，因此貼片機在SMT產線上具有非常重要的地位。片形電子元器件物料，通常都是以片狀盤料存在的，在實際的SMT貼片機工作中，會采用接料機這種設備，將兩盤料盤連接好，以實現貼片機不停機持續性的貼裝物料。

為什么要使用貼片機這樣的設備？

貼片機本身價格很昂貴，但仍有很多PCBA生產企業，原因是使用貼片機有很多優點：①、可以提高企業自動化設備占有率；②、可以節約大量勞動力，提高生產效率；③、可以節約物料成本，早期采用人工焊接物料，物料本身大且利用率低，使用貼裝機可以貼裝非常小的元器件，滿足功能的同時節約物料成本；④、促進科技發展，電子設備越來越小型化，功能則越來越強，都是以電子設備生產技術為基礎的。

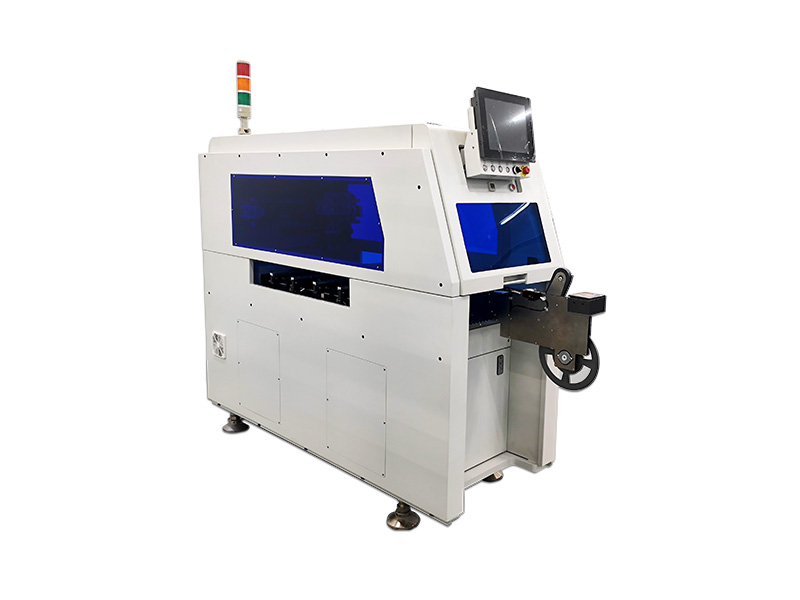

泛用高速貼裝機

貼裝機的作用是什么？

SMT產線上，PCB板會先進行絲印，將錫膏、貼片膠漏印到板上，方面后續貼片機將元器件貼裝到PCB板上。

貼片機的種類有哪些？

從貼裝機貼裝的物料可以將其分為兩種，一種貼裝主料片狀電子元器件；另一種貼裝各種形狀輔料，貼裝的輔料有貼裝二維碼、背膠、泡棉、麥拉、鍋?zhàn)衅?、?dǎo)熱硅膠、屏蔽蓋等壓敏膠、PI、導電膠、雙面膠、散熱石墨片、高溫膠、防塵網。

貼裝機的組成部分有哪些？

貼裝機是一種在線式設備，其前面緊鄰的設備是錫膏印刷機，其后面緊鄰的設備是點膠機，這條SMT產線上的設備，需要將PCB板逐漸移動到下一個工序，就需要在線設備具有傳送、取件機構，再將PCB板放在貼裝機工作臺上，通過XYZRW軸定位，系統將供料器上的物料通過貼片頭貼裝在PCB板上，整個過程通過傳感器來反饋、判斷、監控，一旦發現問題就會有聲光報警。

貼片機是整個SMT產線上的核心設備，產線上通常并不會只有一臺。如果貼裝的物料如果品種非常的多，可以增設相應的貼裝主料和輔料的貼片機。
