我們很多時候都會將連錫橋接用在一起，并不會去刻意區分，原因很簡單：連錫會導致橋接，橋接的大多數原因是連錫。那么，橋接與連錫短路有什么區別？下面我們來進行簡單的探討，每個人的理解不同，內容僅供參考。

什么是連錫？

連錫是指對PCB上的焊點進行焊接，出現了兩個及以上焊點的焊料相連的情況。

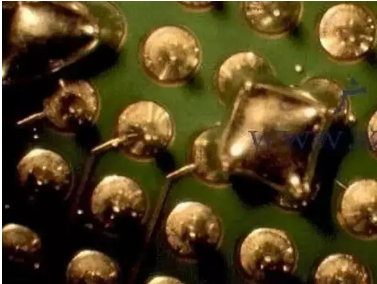

這種情況我們多稱為SMT缺陷連錫

什么是橋接？

橋接是指PCB上兩個及以上焊點之間，存在相連的情況。

從連錫和橋接的概念上來看，兩者之間沒有太大的區別。我們可以將兩個或者多個以上PCB上焊點存在焊料相連的情況，稱作連錫、橋接，也可以直接稱為連錫橋接。但如果要進行區分，兩者之間還是有一定的區別的，主要以下區別：

⑴、大多數情況下，連錫時焊料相連的面積更大，相連的焊點數量都更多；而橋接相對出現焊料相連的面積小，焊點數量也少。

⑵、連錫和橋接出現的原因不完全相同，例如有些異物也可能導致出現橋接的情況。

⑶、我們?cè)诰S修PCB時，可能會采用飛線橋接的方法來修理，但不會采用連錫這種方式，如下圖。

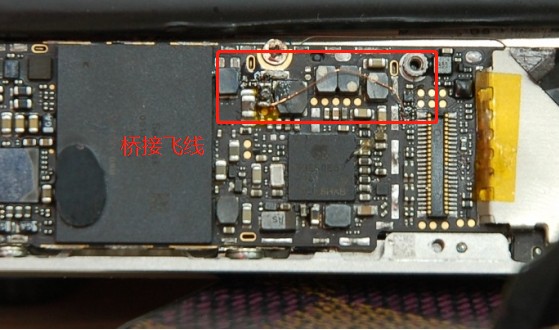

橋接飛線修理PCBA板

橋接、連錫都可能會導致電路出現短路，也可能會導致線路出現短路、電子元器件無法正常工作等情況。我們?cè)谝郧暗奈恼轮薪榻B過回流焊和波峰焊工藝如何避免連錫缺陷，這里就不再贅述。

為了進一步避免出現連錫、橋接、立碑、側立、虛焊、假焊、翻轉、錯件、偏移等SMT缺陷，我們可以使用首件檢測儀、AOI、ICT、FCT、人工目測等方式來進行檢測，從而可以提高PCBA良品率，降低成本和維修率。
